Huawei S9300系列是华为公司面向融合多业务的网络架构而推出的新一代高端智能T比特核心路由交换机。该产品基于华为公司智能多层交换的技术理念，在提供稳定、可靠、安全的高性能L2/L3层交换服务基础上，实现高清视频流承载、大容量无线网络、弹性云计算、硬件IPv6、一体化安全等业务应用，同时具备强大扩展性和可靠性Huawei S9300系列交换机广泛适用于广域网、城域网和数据中心，帮助运营商构建面向应用的网络平台，提供交换路由一体化的端到端融合网络。

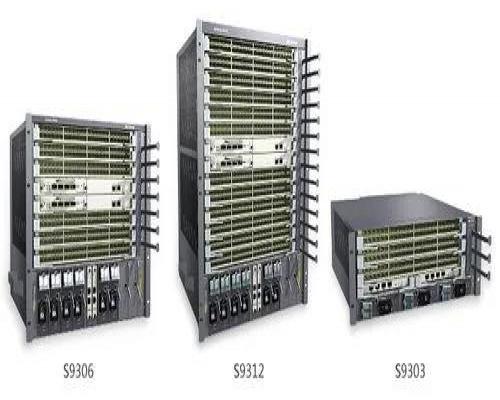

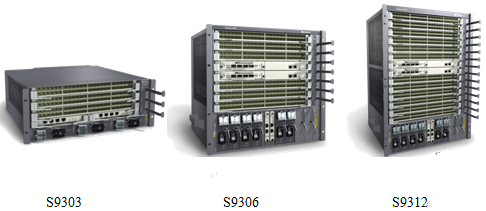

S9300系列提供S9303、S9306、S9312三种产品形态，支持不断扩展的交换能力和端口密度。整个系列秉承模块通用化、部件归一化的设计理念，最小化备件成本，在保证设备扩展性的同时最大限度地保护用户投资。此外，S9300作为新一代智能交换机采用了多种绿色节能创新技术，在不断提升性能及稳定性的同时，大幅降低设备能源消耗，减小噪声污染，为网络绿色可持续发展提供领先的解决方案。
先进交换架构提升网络扩展性
背板具备良好的扩展性，可平滑扩展至更高带宽，支持单端口速率40G，同时完美兼容现网板 卡，保护初始投资。
超高万兆端口密度，单台设备支持480个万兆端口，助力企业园区和数据中心迎来全万兆核心时代。
运营级高可靠性设计，保障企业应用永续运行
S9300所有关键器件,如主控、电源、风扇等均采用冗余设计，所有模块均支持热插拔。
CSS集群创新性采用交换网集群技术，克服了业界普遍采用的线卡集群跨框多次交换，交换效率低 下的架构难题，提供业界主机间最大的256G集群带宽，同时可以通过跨框链路聚合提高链路的利 用率，并消除单点故障。
支持完善的运维检测与性能管理802.3ah、802.1ag和ITU-Y.1731，能够对网络传输中的时延、抖动等参数进行精确统计，实时监测网络运行情况，并在设备故障发生时快速定位。
完善的QOS机制
S9300提供高品质的QOS（Quality of Service）能力，支持Layer2~Layer7的流分类技术，具备完善的 队列调度算法、拥塞控制算法，能够对数据流实现多级的精确调度，从而满足不同用户、不同业 务等级的服务质量要求。
全业务以太交换平台
支持分布式L2/L3 MPLS VPN功能，支持MPLS、VPLS、HVPLS、VLL，满足企业VPN等用户的接入需求。
支持完善的二、三层组播协议，线卡硬件具备线速的跨VLAN组播复制能力，独立的组播QOS队 列，优先满足视频和音频等低时延业务转发。
软件平台提供多种路由协议满足企业建网要求，支持从中小企业到超大型跨国公司级大规模路 由，支持IPv6，能够为企业网络提供平滑升级能力。
虚拟化数据中心交换平台
首创交换网CSS集群，分布式跨设备链路聚合技术，有效利用数据中心内部带宽资源，实现数据中 心内部数据交换对物理链路无感知。
针对大型分布式计算数据中心业务模型，专门设计大缓存线卡，支持单端口200ms数据流量缓 存，解决分布式高性能计算网络瞬间流量过大丢包问题。
高性能IPv6业务能力
S9300软硬件平台均支持IPv6，取得工信部IPv6入网认证和IPv6 Ready第二阶段金色认证。
支持IPv4/IPv6双协议栈，支持多种隧道技术，支持IPv6静态路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6组播，满足IPv6独立组网和IPv4/IPv6混合组网要求。
支持完善的AAA机制，根据策略对接入用户进行认证、授权和计费。支持802.1X、Portal、Guest VLAN，支持用户动态接入认证，与其他主流厂商的NAC互通。
创新节能打造低碳网络
主机“旋转”风道设计，提高整机散热效率，采用芯片“变流”技术，实现按流量动态调整功 率，降低整机功耗11%。支持端口休眠，无流量不耗电。
独立风扇分区控制，进一步降低功耗和噪声污染，智能风扇调速策略，采用小区间控温技术，有效降低转速，并延长风扇使用寿命。
智能POE供电，可以实现基于PD设备角色启动不同的能源管理方案，保持设备能源管理弹性。
支持IEEE 802.3az能效以太网标准，线卡收发器具备低功率闲置模式，支持正常工作与低功率状态 快速转换，低流量低功耗。
项目 | S9303 | S9306 | S9312 |
交换容量 | 768Gbps/1.92Tbps | 2Tbps/5.12Tbps | 2Tbps/5.12Tbps |
包转发率 | 576Mpps/1440Mpps | 1152Mpps/2880Mpps | 1344Mpps/3360Mpps |
业务槽位 | 3 | 6 | 12 |
VLAN | 支持Access、Trunk、Hybrid方式 | ||
支持default VLAN | |||
支持VLAN 交换 | |||
支持QinQ、增强型灵活QinQ | |||
支持基于MAC的动态VLAN分配 | |||
MAC地址功能 | 支持MAC地址自动学习和老化 | ||
支持静态、动态、黑洞MAC表项 | |||
支持源MAC地址过滤 | |||
支持基于端口和VLAN的MAC地址学习限制 | |||
STP/ERPS | 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) | ||
支持BPDU保护、Root保护、环路保护 | |||
支持BPDU Tunnel | |||
支持ERPS以太环保护协议（G.8032） | |||
IP路由 | 支持RIP、OSPF、ISIS、BGP等IPv4动态路由协议 | ||
支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6动态路由协议 | |||
组播 | 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping | ||
支持 PIM DM、PIM SM、PIM SSM | |||
支持MSDP、MBGP | |||
支持用户快速离开机制 | |||
支持组播流量控制 | |||
支持组播查询器 | |||
支持组播协议报文抑制功能 | |||
支持组播CAC | |||
支持组播ACL | |||
MPLS | 支持MPLS基本功能 | ||
支持MPLS OAM | |||
支持MPLS TE | |||
支持MPLS VPN/VLL/VPLS | |||
可靠性 | 支持LACP、支持跨设备E-Trunk | ||
支持VRRP、BFD for VRRP | |||
支持 BFD for BGP/IS-IS/OSPF/静态路由 | |||
支持 NSF、GR for BGP/IS-IS/OSPF/LDP | |||
支持TE FRR、IP FRR | |||
支持以太网OAM 802.3ah和802.1ag(硬件级) | |||
支持 ITU-Y.1731 | |||
支持DLDP | |||
QoS | 支持基于Layer2协议头、Layer3协议、Layer4协议、802.1p优先级等的组合流分类 | ||
支持ACL、CAR、Remark、Schedule等动作 | |||
支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等队列调度方式 | |||
支持WRED、尾丢弃等拥塞避免机制 | |||
支持流量整形 | |||
配置与维护 | 支持Console、Telnet、SSH等终端服务 | ||
支持SNMPv1/v2/v3等网络管理协议 | |||
支持通过FTP、TFTP方式上载、下载文件 | |||
支持BootROM升级和远程在线升级 | |||
支持热补丁 | |||
支持用户操作日志 | |||
安全和管理 | 802.1x认证，Portal认证 | ||
支持NAC | |||
支持RADIUS和HWTACACS用户登录认证 | |||
命令行分级保护，未授权用户无法侵入 | |||
支持防范DoS攻击、TCP的SYN Flood攻击、UDP Flood攻击、广播风暴攻击、大流量攻击 | |||
支持ICMP实现ping和traceroute功能 | |||
支持RMON | |||
绿色节能 | 支持802.3az能效以太网 | ||
机箱尺寸mm（宽×深×高） | 442×476×175 | 442×476×442 | 442×476×664 |
机箱重量（空配） | <15Kg | <30Kg | <45Kg |
工作电压 | DC：–38.4V～–72V AC：90V～290V | ||
整机最大功耗 | ≤800W | ≤1600W | ≤1600W |
整机最大POE功率 | 2200W | 8800W | 8800W |
9300基本配置 | |
LE0BN66EDC | 直流总装机柜(600X600X2200mm) |
LE0BN66EAC | 交流总装机柜(600X600X2200mm) |
LE0KS9303 | S9303总装机箱 |
LE0KS9306 | S9306总装机箱 |
LE0KS9306 | S9306总装机箱 |
LE0KS9312 | S9312总装机箱 |
LE0BS9306P1 | S9306 POE总装机箱 |
LE0BS9312P1 | S9312 POE总装机箱 |
LE0M00FBXB00 | 风机盒 |
LE0MACPJBX01 | APD32-2-4分线盒 |
监控板 | |
LE0DCMUA0000 | 集中监控板 |
主控板 | |
LE0MMCUA | S9303 主控处理单元A |
LE0DMCUA | S9303 主控处理单元A-时钟 |
LE0MSRUA | S9306/S9312 主控处理单元A |
LE0DSRUA | S9306/S9312 主控处理单元A-时钟 |
LE0D00SRUB00 | S9306/S9312 主控处理单元B-时钟 |
主控业务子卡 | |
LE0MFSUA | 增强灵活业务子卡 |
LE0D0VSTSA00 | 集群业务子卡 |
百兆以太网电接口板 | |
LE0MF48TA | 48端口百兆以太网电接口板(EA,RJ45) |
LE0MF48TC | 48端口百兆以太网电接口板(EC,RJ45) |
百兆以太网光接口板 | |
LE0MF48SA | 48端口百兆以太网光接口板(EA,SFP) |
LE0MF48SC | 48端口百兆以太网光接口板(EC,SFP) |
百兆/千兆以太网电接口板 | |
LE0DT24XEA00 | 24端口百兆/千兆以太网电接口和2端口万兆以太网光接口板(EA,RJ45/ XFP) |
LE0DG24TFA00 | 24端口百兆/千兆以太网电接口板(FA,RJ45) |
LE0MG48TA | 48端口百兆/千兆以太网电接口板(EA,RJ45) |
LE0DG48TFA00 | 48端口百兆/千兆以太网电接口板(FA,RJ45) |
LE0DG48TBC00 | 48端口百兆/千兆以太网电接口板(BC,RJ45) ** |
LE0MG48TC | 48端口百兆/千兆以太网电接口板(EC,RJ45) |
LE0MG48TD | 48端口百兆/千兆以太网电接口板(ED,RJ45) |
百兆/千兆以太网光接口板 | |
LE0MG24SA | 24端口百兆/千兆以太网光接口板(SA,SFP) |
LE0MG24SC | 24端口百兆/千兆以太网光接口板(EC,SFP) |
LE0MG24SD | 24端口百兆/千兆以太网光接口板(ED,SFP) |
LE0MG24CA | 24端口百兆/千兆以太网光接口和8端口百兆/千兆Combo电接口板(SA,SFP/RJ45) |
LE0DS24XEA00 | 24端口百兆/千兆以太网光接口和2端口万兆以太网光接口 |
LE0D024XC00 | 24端口百兆/千兆以太网光接口和2端口万兆以太网光接口 |
LE0MG48SA | 48端口百兆/千兆以太网光接口板(EA,SFP) |
LE0DG48SFA00 | 48端口百兆/千兆以太网光接口板(FA,SFP) |
LE0DG48SBC00 | 48端口百兆/千兆以太网光接口板(BC,SFP) * |
LE0MG48SC | 48端口百兆/千兆以太网光接口板(EC,SFP) |
LE0MG48SD | 48端口百兆/千兆以太网光接口板(ED,SFP) |
百兆/千兆以太网光电混合接口板 | |
LE0DG48CEAT0 | 36端口百兆/千兆以太网电接口和12端口百兆/千兆以太网光接口板(EA,RJ45/SFP) |
万兆以太网光接口板 | |
LE0MX2UXA | 2端口万兆以太网光接口板(EA,XFP) |
LE0MX2UXC | 2端口万兆以太网光接口板(EC,XFP) |
LE0MX4UXA | 4端口万兆以太网光接口板(EA,XFP) |
LE0MX4UXC | 4端口万兆以太网光接口板(EC,XFP) |
LE0DX4UXED00 | 4端口万兆以太网光接口板(ED,XFP) |
LE0DX12XSA00 | 12端口万兆以太网光接口板(SA,SFP+) |
LE0DX16SFC00 | 16端口万兆以太网光接口板(FC,SFP+) |
LE0DX40SFC00 | 40端口万兆以太网光接口板(FC,SFP+) |
百兆/千兆以太网光电混合接口板 | |
LE1D2L02QFC0 | 48端口百兆/千兆以太网POE电接口板(EA,RJ45,POE) |
40GE以太网光接口板 | |
LE1D2L02QFC0 | 2端口40GE以太网接口板(FC,QSFP+) |
光模块 | |
FE-SFP光模块 | |
S-SFP-FE-LH40-SM1310 | 光模块-eSFP-FE-单模模块(1310nm,40km,LC) |
S-SFP-FE-LH80-SM1550 | 光模块-eSFP-FE-单模模块(1550nm,80km,LC) |
SFP-FE-SX-MM1310 | 光模块-SFP-100M/155M-多模模块(1310nm,2km,LC) |
eSFP-FE-LX-SM1310 | 光模块-eSFP-100M/155M-单模模块(1310nm,15km,LC) |
GE-SFP模块 | |
SFP-1000BaseT | 电模块-SFP-GE-电接口模块(100m,RJ45) |
eSFP-GE-SX-MM850 | 光模块-eSFP-GE-多模模块(850nm,0.5km,LC) |
SFP-GE-LX-SM1310 | 光模块-SFP-GE-单模模块(1310nm,10km,LC) |
S-SFP-GE-LH40-SM1310 | 光模块-eSFP-GE-单模模块(1310nm,40km,LC) |
S-SFP-GE-LH40-SM1550 | 光模块-eSFP-GE-单模模块(1550nm,40km,LC) |
S-SFP-GE-LH80-SM1550 | 光模块-eSFP-GE-单模模块(1550nm,80km,LC) |
eSFP-GE-ZX100-SM1550 | 光模块-eSFP-GE-单模模块(1550nm,100km,LC) |
10GE-XFP光模块 | |
XFP-SX-MM850 | 光模块-XFP-10G-多模模块(850nm,0.3km,LC) |
XFP-STM64-LX-SM1310 | 光模块-XFP-10G-单模模块(1310nm,10km,LC) |
XFP-STM64-LH40-SM1550 | 光模块-XFP-10G-单模模块(1550nm,40km,LC) |
XFP-STM64-SM1550-80km | 光模块-XFP-10G-单模模块(1550nm,80km,LC) |
10GE-SFP+光模块 | |
OMXD30000 | 光模块-SFP+-10G-多模模块(850nm,0.3km,LC) |
OSX010000 | 光模块-SFP+-10G-单模模块(1310nm,10km,LC) |
OSX040N01 | 光模块-SFP+-10G-单模模块(1550nm,40km,LC) |
OSXD22N00 | 光模块-SFP+-10G-多模模块(1310nm,0.22km,LC,LRM) |
40GE-QSFP+光模块 | |
QSFP-40G-SR4 | 光模块-QSFP+-40G-多模模块(850nm,0.15km,MPO) |
QSFP-40G-iSR4 | 40GBase-SR4光模块-QSFP+-40G-多模模块(850nm,0.15km,MPO) (可对接4个SFP+) |
QSFP-40G-LR4 | 40GBase-LR4光模块-QSFP+-40G-单模模块(1310nm,10km,LC) |
QSFP-40G-eiSR4 | 40GBase-eSR4光模块-QSFP+-40G-多模模块(850nm,0.3km,MPO) (可对接4个SFP+) |
BIDI-SFP光模块 | |
SFP-FE-LX-SM1310-BIDI | 光模块-eSFP-FE-BIDI单模模块(TX1310/RX1550,15km,LC) |
SFP-FE-LX-SM1550-BIDI | 光模块-eSFP-FE-BIDI单模模块(TX1550/RX1310,15km,LC) |
SFP-GE-LX-SM1310-BIDI | 光模块-eSFP-GE-BIDI单模模块(TX1310/RX1490,10km,LC) |
SFP-GE-LX-SM1490-BIDI | 光模块-eSFP-GE-BIDI单模模块(TX1490/RX1310,10km,LC) |
SFP-GE-BXU1-SC | 1000Base-BIDI单纤双向光模块-SFP-GE-单模模块(TX1490nm/RX1310nm,10km,SC) |
LE2MGSC40ED0 | 光模块-SFP-GE-BIDI单模模块(TX1490/RX1310,40km,LC) |
LE2MGSC40DE0 | 光模块-SFP-GE-BIDI单模模块(TX1310/RX1490,40km,LC) |
电源 | |
LE0MPSD16 | 直流电源模块 |
LE0MPSA08 | 800W交流电源模块 |
W0PSA2200 | 2200W交流电源模块 |
LE0MDCPDBX00 | 前维护机柜配电盒 |
LE0MACPJBX00 | 智能增值特服电源分线盒(8路输出,每路输出额定电流10A) |
特殊电缆 | |
LE0CQP10QP00 | QSFP高速电缆-10m |
软件 | |
LE1SMS239300 | S9300基本软件，V200R003 |
LE0SMPLS9300 | MPLS功能授权 |
LE0SNQAF9300 | NQA功能授权 |
LE0SIPV69300 | IPV6功能授权 |
资料 | |
LE0I000DOC00 | S9300 T比特路由交换机 产品文档 |
安装材料 | |
E000FMT00 | 盘纤盒组件 |

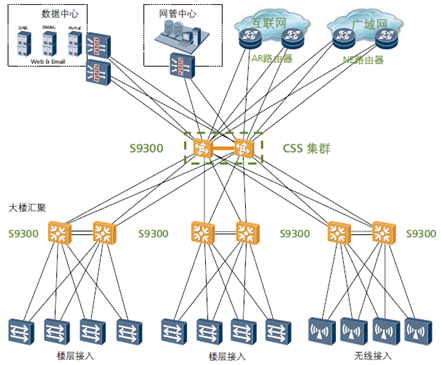

大型园区网解决方案
S9300核心交换机能够为用户组建高可靠、高性能、业务易扩展、易管理的企业园区网络。S9300具备分布式IPv4/IPv6/MPLS全线速交换能力，满足企业园区核心、汇聚节点高密万兆海量数据吞吐能力。S9300支持无线AC控制模块，园区核心与WLAN控制合一，节省建网投资。
大型数据中心解决方案
S9300系列交换机可以作为大型数据中心的高密万兆核心和万兆汇聚节点，助力企业构筑高可靠、无阻塞、虚拟化的数据中心网络。S9300支持ISSU、IP FRR、硬件级BFD、NSF、VRRP、E-Trunk等高可靠性技术，实现数据中心业务永续运行。S9300提供CSS集群，提高网络IT利用效率，降低网络维护成本。
