NetEngine5000E集群路由器(以下简称NE5000E)是华为公司面向网络骨干节点、数据中心互联节点推出的超级核心路由器产品，以其大容量、高稳定、绿色设计的特点，充分保证客户网络的健壮性、平滑演进及TCO节省。NE5000E持续创新，提供业界最大容量单板，支持背靠背集群、混框集群等创新的模式，实现网络按需配置，轻松应对新一代互联网络流量爆炸式的增长，帮助客户增加收入的同时，降低TCO。
NE5000E硬件包括两部分，集群中央框CCC（Cluster Central Chassis）和转发线卡框CLC（Cluster Line-Card Chassis）。CLC应用于用户和业务的高速接入，可工作在单框模式和多框集群模式，CCC应用于集群系统，主要用于连接各CLC的控制平面和数据平面，使多台CLC在逻辑上连接，实现系统的统一管理和控制。
产品特性大容量，网络持续演进
NE5000E基于2T能力槽位设计，采用先进的无阻塞交换网络架构，在480G每槽位能力下，单框端口容量可以达到15.36Tbps；支持多种集群模式：两框背靠背集群、2+4集群、2+8集群等，可平滑扩展到16+64集群系统。凭借集群强大的容量和扩展能力，持续满足运营部署超大带宽业务的需要，一次投资，持续演进，提供的ROI。

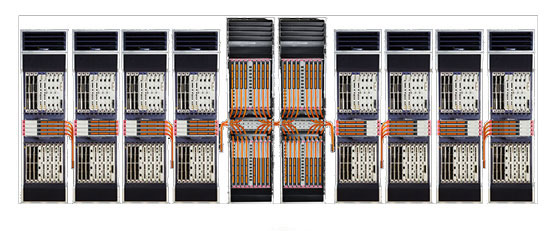

2+8 集群系统
NE5000E面向未来，进行了持续不断的创新与开发：2008年4月，华为NE5000E 2+8集群系统，领跑10T时代；2009年9月，华为业界发布端到端100G解决方案；2011年4月，发布200G单板，获得了InfoVision 2011年度创新大奖，同期在挪威TG活动中完成了端到端长距离2×100GE链路的应用；2012年9月，发布业界首块高密480G单板和灵活400G单板；2013年4月，发布基于每槽位480G的2+8集群，集群系统容量达到了业界的120Tbps。同期发布1Tbps路由单板，继续业界高性能板卡的研发，领跑超宽带时代，帮助客户网络持续演进。
高可靠，提升网络健壮性
NE5000E提供全方位的可靠性技术。首先是设备级别的保护，NE5000E采用无源背板设计，转发平面与控制平面物理分离，所有关键组件支持热插拔与热备份；支持基于状态的热切换和丰富的不间断路由NSR技术、热补丁技术及软件平滑升级；其次是基于网络级别的保护，NE5000E提供IGP快速收敛、IP/LDP/TE/VLL快速重路由、BGP/ISIS自动快速重路由、虚拟路由冗余协议VRRP、BFD链路快速检测、TRUNK跨单板链路捆绑等保护机制，有效保证了全网运行的高速可靠，系统可靠性超过99.999%。
NE5000E采用创新的ISHE（In-Service Hardware Expansion）技术，在业务不中断的情况下，实现集群平滑扩容；具备灵活的扩展性，满足可持续发展的业务需求；集群高速连接光子卡支持弹性按需配置；交换芯片模式实现Online动态配置。这些创新的ISHE方案提升了集群系统的可靠性，同时限度地保护原有硬件投资。
绿色设计，降低TCO

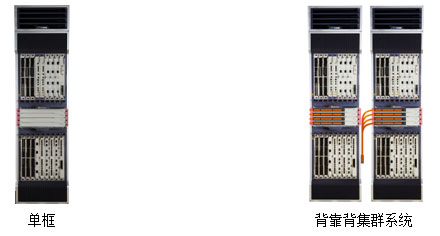

早在2006年，NE5000E的两框背靠背集群系统，省去中央交换框，节省用户机房空间和功耗，降低客户的TCO。两框背靠背集群系统的端口容量相当于2+2集群，并且可平滑升级到支持更多框集群，是当前的两框集群系统模式，是网络发展中高性价比的选择。
NE5000E的绿色设计理念贯穿其整个生命周期。采用创新的散热技术，大大提高了散热效率，降低散热功耗50%；采用新型材质和紧凑设计，体积小、重量轻，对地面承重无特殊要求，节约机房空间、耗电、工程改造等费用；单GE端口功耗小于1Ｗ，业界。NE5000E集群真正实现了设计、部署、运行全“绿色”，提升网络运营效率
| 属性 | NE20E-X6 |
| 交换容量 | CLOS无阻塞交换结构，支持最大64个机框集群系统最大可达50.32Tbps – 3220Tbps |
| 端口容量 | 15Tbps – 960Tbps |
| 转发性能 | 11520Mpps – 737280Mpps |
| 多框集群方式 | 多框互联采用无阻塞的交换网接口，跨框流量不低于单框交换容量 |
| 接口板槽位 | 16槽位/单机框 |
| 接口类型 | GE、10GE、155M POS、622M POS、2.5G POS、10G POS、40G POS、40GE、100GE |
| 路由协议 | 支持OSPF、IS-IS、BGP、PIM、MSDP、MBGP等路由协议 |
| IPv6 | 全面支持IPv4和IPv6双协议栈。基于硬件方式实现IPv6线速转发处理支持OSPFv3、IS-IS v6、BGP4+、RIPng等路由协议支持IPv6邻居发现、PMTU发现、TCP6、ping IPv6、Tracert IPv6、socket IPv6、静态IPv6 DNS和指定IPv6 DNS 服务器、TFTP IPv6 client、 IPv6策略路由等特性；提供丰富的IPv4向IPv6的过渡技术 |
| 可靠性 | 主控模块1:1备份，交换网3+1备份，系统电源和风扇冗余备份支持基于状态的热切换，不间断转发;支持不间断路由支持VRRP/BGP/OSPF/ISIS/RSVP/LDP/ LSP/TE/PW/PIM BFD提供IGP/BGP/组播快速路由收敛和IP/LDP/TE/VLL快速重路由(FRR)功能；BGP/ISIS 自动快速重路由；支持链路捆绑； 支持在线软件升级（ISSU）；智能错误诊断，热补丁 CLC规格： |
| 属性 | NE5000E-线卡框 |
| 尺寸(宽×深×高) | CLOS无阻塞交换结构，支持最大64个机框集群系统最大可达50.32Tbps – 3220Tbps |
| 最大功耗 | 10000W |
| 满配重量 | 364kg CCC规格： |
| 属性 | NE5000E-中央交换框 |
| 尺寸(宽×深×高) | 442mm × 850mm × 1955mm |
| 最大功耗 | 4300W（2+2集群配400G板卡） |
| 满配重量 | 420kg |
类型描述NE5000E 基本配置NE5000E一体化机箱组件(直流电源)NE5000E一体化机箱组件(交流电源)NE5000E 主处理板B5400G单框交换网单元A(SFUI-400-A)100G交换网单元C(SFUF-100-C)NE5000E 中央框基本配置NE5000E多框集群机箱 B100G集群中央交换网板 A(SFUI-100-A)400G集群中央交换网板 A(SFUF-400-A)100G集群电交叉板 A(ECU-100-A)集群中央主处理板集群内部通信板100G集群光灵活插卡400G集群光灵活插卡100G系列单板1端口100GBase-CFP线路处理板(NE5000E LPUI-100)100G灵活插卡线路处理板(NE5000E LPUF-100,4个子槽位)1端口40GBase-CFP灵活插卡(CP100,占用2个子槽位)5端口10GBase LAN/WAN-XFP 灵活插卡(CP100,占用2个子槽位)5端口10GBase LAN-XFP 灵活插卡(CP100,占用2个子槽位)5端口10GBase LAN/WAN-SFP+ 灵活插卡 B(CP100,占用2个子槽位)5端口10GBase LAN-SFP+ 灵活插卡 B(CP100,占用2个子槽位)2端口10GBase LAN/WAN-XFP 灵活插卡(CP100,占用1个子槽位)2端口10GBase LAN-XFP 灵活插卡(CP100,占用1个子槽位)24端口100/1000Base-SFP 灵活插卡(CP100,占用2个子槽位)1端口OC-768c/STM-256c POS-2KM-LC灵活插卡(CP100,占用2个子槽位)2端口OC-192c/STM-64c POS/OTU2-XFP 灵活插卡(支持POS和OTN的形态切换)(CP100,占用1个子槽位)8端口OC-48c/12c/3c STM-16c/4c/1c POS-SFP 灵活插卡(CP100,占用2个子槽位)400G系列单板400G灵活插卡线路处理板(NE5000E LPUF-400,2个子槽位)20端口10GBase LAN/WAN-SFP+ 灵活插卡(CP400,占用1个子槽位)2端口100GBase-CXP 灵活插卡(CP400,占用1个子槽位)2端口100GBase-CFP2 灵活插卡(CP400,占用1个子槽位)1端口100GEBase-CFP 灵活插卡(CP400,占用1个子槽位)5端口40GBase-QSFP+ 灵活插卡(CP400,占用1个子槽位)480G系列单板48端口10GBase LAN/WAN-SFP+线路处理板(NE5000E LPUI-480)软件NetEngine5000E基本软件,VRP8,V800R007NetEngine5000E集群基本软件,VRP8,V800R007NetEngine5000E Rn到R(n+1)软件版本费NetEngine5000E集群Rn到R(n+1)软件版本费
