AR1200系列企业路由器

AR1200系列企业路由器是华为公司推出的面向中小型办公室或中小型企业分支的多合一路由器，提供包括有线和无线的Internet接入、专线接入、PBX、融合通信及安全等功能，广泛部署于中小型园区网出口、中小型企业总部或分支等场景。

产品概述

AR1200系列路由器采用嵌入式硬件加密，支持语音的数字信号处理器（DSP）、防火墙、呼叫处理、语音信箱以及应用程序服务，覆盖业界广泛的有线和无线连接模式，如E1/T1、xDSL、xPON、WiFi、3G、LTE等。AR1220V、AR1220W、AR1220VW的百兆固定以太接口还支持PoE功能。

AR1220系列路由器通过微软的Lync server认证，能够与微软统一通信方案无缝集成。

AR1200系列包含以下几款设备：AR1220、AR1220V、AR1220EV、AR1220EVW、AR1220W、AR1220VW、AR1220-D，AR1220C、AR1220F，其外观如下：

型号	规格
AR1220	转发性能：600Kpps固定接口：8FE（支持切换为WAN口），2GE插槽：2*SIC外形尺寸（H x W x D）：44.5mm x 390mm x 220mm
AR1220C	转发性能：2Mpps固定接口：8GE（支持切换为WAN口），4GE+1GE光插槽：2SIC外形尺寸（H x W x D）：44.5mm x 390mm x 220mm
AR1220EV	转发性能：2Mpps固定接口：8GE（支持切换为WAN口，其中4GE支持PoE），2GE ComboPoE：支持IEEE 802.3af和802.3at标准DSP：支持32路语音处理插槽：2SIC外形尺寸（H x W x D）：44.5mm x 390mm x 220mm
AR1220EVW	转发性能：2Mpps固定接口：8GE（支持切换为WAN口，其中4GE支持PoE），2GE ComboPoE：支持IEEE 802.3af和802.3at标准DSP：支持32路语音处理插槽：2SICWiFi：支持802.11b/g/n外形尺寸（H x W x D）：44.5mm x 390mm x 220m
AR1220F	转发性能：2Mpps固定接口：8FE， 2GE(1Combo)插槽：2SIC外形尺寸（H x W x D）44.5mm x 390mm x 220mm
AR1220V	转发性能：600Kpps固定接口：8FE（支持切换为WAN口，其中4FE支持PoE），2GEPoE：支持IEEE 802.3af和802.3at标准DSP：支持32路语音处理插槽：2SIC外形尺寸（H x W x D）：44.5mm x 390mm x 220mm
AR1220W	转发性能：600Kpps固定接口：8FE（支持切换为WAN口，其中4FE支持PoE），2GEPoE：支持IEEE 802.3af和802.3at标准插槽：2SICWiFi：支持802.11b/g/n外形尺寸（H x W x D）：44.5mm x 390mm x 220mm
AR1220VW	转发性能：600Kpps固定接口：8FE（支持切换为WAN口，其中4FE支持PoE），2GEPoE：支持IEEE 802.3af和802.3at标准DSP：支持32路语音处理插槽：2SICWiFi：支持802.11b/g/n外形尺寸（H x W x D）：44.5mm x 390mm x 220mm
AR1220-D	转发性能：600Kpps固定接口：8FE（支持切换为WAN口），2GE插槽：2*SIC外形尺寸（H x W x D）：44.5mm x 390mm x 220mm内置DC电源

AR1200支持多种接口卡，包括以太网接口卡、E1/T1/PRI/VE1接口卡、同异步接口卡、ADSL2+/G.SHDSL接口卡、FXS/FXO语音卡、ISDN接口卡、EPON/GPON接口卡等。按使用槽位的不同，可分为SIC卡（灵活接口卡）和WSIC卡（双宽SIC卡）。

文件名称	文件下载
	点击下载

上一篇：华为AR2200系列企业路由器

下一篇：华为AR120&150&160&200系列企业路由器

类型	价值
WLAN	支持最新的802.11n,前向兼容802.11b/g，避免投资浪费通过多进多出的MIMO技术，提高接入带宽，业务优质体验通过WEP、WPA/WPA2、WAPI、802.1x等安全认证技术，实现业务安全接入内置AC功能，低成本构建无线园区，更加灵活
3G	全面支持CDMA2000 EV-DO、WCDMA的3G标准，保证各种网络的灵活接入通过NQA技术，可以实时监测链路状态，保证SLA支持3G链路上建立安全VPN，保证业务安全传输
LTE	100M企业接入方案，高速业务体验体验支持3G网络向LTE的演进，保护客户投资 2)固定模式

类型	价值
光纤接入	支持千兆以太光接口，灵活匹配网络接入1G以上的带宽，充分满足语音等业务高质量大带宽传输的需求支持GPON、EPON
铜缆接入	接口类型丰富，支持xDSL、E1/T1、串口、ISDN，保护用户投资上行接入速率丰富，从64Kbps到1Gbps，客户可以根据业务需求灵活选择以太网接口支持PoE功能，通过双绞线向远端下挂受电设备供电，方便下挂设备安装（Better experience）最佳体验，保障业务0中断多核架构，性能卓越 AR1200系列企业路由器采用多核CPU和无阻塞交换架构，产品性能业界领先，充分满足企业及分支机构网络未来多元化扩展、不断增长的业务需求。

规格名称	AR1220	AR1220V	AR1220EV	AR1220EVW	AR1220W	AR1220VW	AR1220-L	AR1220-D	AR1220F
硬件规格描述
转发性能	600 Kpps	600 Kpps	1.5 Gpps	1.5 Gpps	600 Kpps	600 Kpps	600 Kpps	600 Kpps	1.5Mpps
带业务转发性能（IMIX）	200 Mbps	200 Mbps	400 Mbps	400 Mbps	200 Mbps	200 Mbps	200 Mbps	200 Mbps	400 Mbps
防火墙性能（1500字节）	900 Mbps	900 Mbps	1800Mbps	1800Mbps	900 Mbps	900 Mbps	900 Mbps	900 Mbps	1200Mbps
整机交换容量	8 Gbps	8 Gbps	8 Gbps	8 Gbps	8 Gbps	8 Gbps	8 Gbps	8 Gbps	8 Gbps
每槽位交换容量	SIC和WSIC插槽 2 Gbps
固定以太网路由端口	2 * GE	2 * GE	2 * GE Combo	2 * GE Combo	2 * GE	2 * GE	2 * GE	2 * GE	2GE(1Combo)
固定以太网交换端口	8 * FE	8 * FE	8 * GE	8 * GE	8 * FE	8 * FE	-	8 * FE	8 * FE
SIC插槽	2	2	2	2	2	2	2	2	2
WSIC插槽（缺省/最大**）	0/1	0/1	0/1	0/1	0/1	0/1	0/1	0/1	0/1
DSP插槽	-	缺省支持32路语音	缺省支持32路语音	缺省支持32路语音	-	缺省支持32路语音	-	-	-
WIFI	-	-	-	支持 802.11 b/g/n	支持 802.11 b/g/n	支持 802.11 b/g/n	-	-	-
USB2.0端口	2	2	2	2	2	2	2	2	2
Mini-USB控制台端口	1	1	1	1	1	1	1	1	1
串行辅助/控制台端口	1	1	1	1	1	1	1	1	1
内存容量	512 MB	512 MB	1 GB	1 GB	512 MB	512 MB	512 MB	512 MB	512 MB
Flash	256 MB	256 MB	256 MB	256 MB	256 MB	256 MB	256 MB	256 MB	512 MB
最大支持功率	60 W	60 W	60 W	60 W	60 W	60 W	60 W	54 W	60 W
POE支持功率	-	外置100 W	外置100 W	外置100 W	外置100 W	外置100 W	-	-	-
电源（AC）	100~240 V	100~240 V	100~240 V	100~240 V	100~240 V	100~240 V	100~240 V	-	100~240 V
电源频率	50/60 HZ	50/60 HZ	50/60 HZ	50/60 HZ	50/60 HZ	50/60 HZ	50/60 HZ	-	50/60 HZ
电源（DC）	-	-	-	-	-	-	-	-42～-53V	-
外形尺寸（H x W x D）（单位：mm）	44.5 x 390 x 220	44.5 x 390 x 220	44.5 x 390 x 220	44.5 x 390 x 220	44.5 x 390 x 220	44.5 x 390 x 220	44.5 x 390 x 220	44.5 x 390 x 220	44.5 x 390 x 220
重量	2.9 KG（不含插卡）	2.9 KG（不含插卡）	2.9 KG（不含插卡）	2.9 KG（不含插卡）	2.9 KG（不含插卡）	2.9 KG（不含插卡）	2.9 KG（不含插卡）	2.9 KG（不含插卡）	2.9 KG（不含插卡）
环境温度	0～45°C	0～45°C	0～45°C	0～45°C	0～45°C	0～45°C	0～45°C	0～45°C	0～45°C
环境相对湿度	5-95%（不结露）	5-95%（不结露）	5-95%（不结露）	5-95%（不结露）	5-95%（不结露）	5-95%（不结露）	5-95%（不结露）	5-95%（不结露）	5-95%（不结露）
软件规格描述
基础功能	DHCP server/client/relay，PPPoE server/client，PPPoA server/client，PPPoEoA server/client，NAT，子接口管理
语音功能	RTP协议，SIP协议，SIP AG，IP PBX/TDM PBX，FXO/FXS，VoIP/电话会议，BEST, DISA，H.323网守
无线局域网（AP）	AP设备管理，WLAN QoS（WMM），WLAN 安全（WEP/WPA/WPA2/密钥管理），WLAN射频管理（802.11b/g/n），WLAN 用户管理(AP功能仅W无线款型支持)
无线局域网(AC)	AP设备管理(AC发现/AP接入/AP管理)，CAPWAP协议, WLAN 用户管理，WLAN射频管理（802.11a/b/g/n），WLAN QoS（WMM），WLAN 安全（WEP/WPA/WPA2/密钥管理）
3G功能	CDMA 2000 EV-DO Rev A制式，WCDMA制式，3G链路独立上行/作为备份链路
LTE功能	支持制式速率：FDD LTE:上行 50Mbit/s 下行 100Mbit/s
局域网功能	IEEE 802.1P，IEEE 802.1Q，IEEE 802.3 ，VLAN管理，MAC管理，MSTP等
IPv4单播路由	路由策略，静态路由，RIP，OSPF，IS-IS，BGP
IPv6基本功能	IPv6 ND，IPv6 PMTU，IPv6 FIB，IPv6 ACL
IPv6单播路由	路由策略，静态路由，RIPng，OSPFv3，IS-ISv6，BGP4+
组播功能	IGMP V1/V2/V3，PIM SM，PIM DM，MSDP
MPLS	LDP，MPLS L3 VPN，静态LSP，动态LSP，MPLS TE，IP FRR，LDP FRR，TE FRR
VPN	IPSec VPN，GRE VPN，DSVPN，L2TP VPN, Smart VPN
QoS	Diffserv模式，MPLS QoS，优先级映射，流量监管（CAR），流量整形，拥塞避免（基于IP优先级/DSCP WRED），拥塞管理（LAN接口：SP/WRR/SP+WRR；WAN 接口：PQ/CBWFQ），MQC（流分类，流行为，流策略），端口三级调度和三级整形（Hierarchical QoS），WLAN QoS，FR QoS，智能应用控制（SAC）
安全	ACL，防火墙，802.1x认证，AAA认证，RADIUS认证，HWTACACS认证，广播风暴抑制，ARP安全，ICMP反攻击，URPF，CPCAR，黑名单，攻击源追踪，国密算法
管理和维护	升级管理，设备管理，Web网管，GTL，SNMP（v1/v2c/v3），NTP，CWMP，Auto-Config，U盘开局，NetConf，命令行**说明：最大槽位数包括由其他槽位合成的槽位数目。

型号	描述
主机
AR0M0012BA00	AR1220,2GE WAN,8FE LAN,2 USB,2 SIC
AR0M1200CC	AR1220,2GE WAN,8FE LAN,2 USB,2 SIC,直流供电
AR0M012VBA00	AR1220V,2GE WAN,8FE LAN,2 USB,2 SIC,内置32路语音DSP
AR0M012WBA00	AR1220W,2GE WAN,8FE LAN,802.11b/g/n AP,2 USB,2 SIC
AR0M12VWBA00	AR1220VW,2GE WAN,8FE LAN,802.11b/g/n AP,2 USB,2 SIC,内置32路语音DSP
AR1220F	AR1220F,1GE WAN,1GE COMBO,8FE LAN,2 USB,2 SIC
AR1220EV	AR1220EV,2GE COMBO,8GE LAN,2 USB,2 SIC,内置32路语音DSP,PoE电源适配器
AR1220EVW	AR1220EVW,2GE COMBO,8GE LAN,802.11b/g/n AP,2 USB,2 SIC,内置32路语音DSP,PoE电源适配器
SIC接口模块
AR0MSDME1A00	1端口通道化E1/T1/PRI/VE1 多功能接口卡
AR0MSDE11A00	1端口部分通道化E1/T1 WAN接口卡
AR0MSDME2A00	2端口通道化E1/T1/PRI/VE1 多功能接口卡
AR0MSDE12A00	2端口部分通道化E1/T1 WAN接口卡
AR0MSDSA1A00	1端口同异步串口接口卡
AR0MSDSA2A00	2端口同异步串口接口卡
AR0MSEG1CA00	1端口GE Combo WAN接口卡
AR0MSEF2TA00	2端口FE WAN接口卡
AR0MSVA4B1A0	4端口FXS+1端口FXO语音接口卡
AR01SVB4XA	4端口FXO语音接口卡
AR0MSLA1XA01	1端口ADSL2+ ANNEX A/M WAN接口模块
AR0MSLB1XA01	1端口ADSL2+ ANNEX B/J WAN接口模块
AR0MSLS1XA00	1端口4线对G.SHDSL WAN接口模块
AR0MSDS1XA00	1端口ISDN S/T WAN接口卡
AR0MSVS2XA00	2端口ISDN S/T语音接口模块
AR01SDGW1A	3G HSPA+7接口模块
AR0MSOPP2A00	1端口GPON/EPON双模接口卡
AR-4ES2G-S	4端口1000BASE-RJ45-L2接口卡(SIC)
AR-1VE1-S	1端口VE1接口卡
AR-1NDE-S	网络数据加密卡
AR-1LTEC-S	TDD/FDD/HSPA+/TD-SCDMA/GSM 数据卡
WSIC接口模块
AR01WDFE4A	4端口部分通道化E1 WAN接口卡
AR01WDFE8A	8端口部分通道化E1 WAN接口卡
AR01WDCE8A	8端口通道化E1/PRI多功能接口卡
AR01WEG4SA	4端口1000BASE-SFP-L3以太WAN接口卡
AR01WEG4SB	4端口1000BASE-SFP-L2以太接口卡
AR01WEG4TA	4端口1000BASE-RJ45-L3以太WAN接口卡
AR0MWDAS8A01	8端口异步串口接口卡
AR0MWMF9TT00	8端口百兆(RJ45)+1端口千兆(RJ45)-L3以太网交换电接口卡
AR01WVADXA	16端口FXS语音接口卡
AR-1E3T3M-W	1端口-通道化/非通道化E3/T3 WAN 接口卡
AR-9ES2-W	8端口百兆 RJ45 +1端口千兆RJ45-L2以太接口卡
AR-8SA-W	8端口同异步WAN接口卡
AR-4GECS-W	4端口-GE COMBO WAN接口卡(支持syncE)
AR-SMXH-W	高性能国密卡(SM1/2/3/4)
AR01WSX220B	工控机-Celeron 847E-DDR3 4G-2.5英寸 1T 硬盘-CFAST 4G-无
可选购的License
LAR0DATAE02	AR1200 数据业务增值包
LAR0AC02	AR1200 无线控制器license
LAR0VOICEE02	AR1200 语音业务增值包
LAR0CMBEST01	AR CM&BEST License-5个话机
LAR0CMBEST02	AR CM&BEST License-25个话机
LAR0CMBEST03	AR CM&BEST License-100个话机
LAR0CT01	AR CT(Call Trunk) License-5个呼叫
LAR0CT02	AR CT(Call Trunk) License-25个呼叫
LAR0CT03	AR CT(Call Trunk) License-100个呼叫
LAR0IVR01	AR IVR(Interactive Voice Response) License-1个呼叫
LAR0IVR02	AR IVR(Interactive Voice Response) License-12个呼叫
LAR0SECE02	AR1200 安全业务增值包
LAR0DSVPN02	AR1200 DSVPN(Dynamic Smart VPN) 功能
LAR0IPS02	AR1200 IPS服务时间1年
LAR0URLF02	AR1200 URL过滤升级服务时间1年
LAR0BUSI02	AR1220 高级业务许可证
SD卡及U盘
NUSBDSK01	存储介质-U盘-4.0GB-USB2.0
电源模块
AR0MPSAP1000	100W POE 电源模块更多信息，敬请访问华为企业业务网站或联系华为当地销售机构

华为AR1200系列企业路由器

产品概述

丰富多样的广域网互连接入

广域互联场景

优质融合的语音服务

IP PBX应用场景

SIP接入网关应用场景

灵活便捷的无线接入和管理

分支3G/LTE无线接入场景

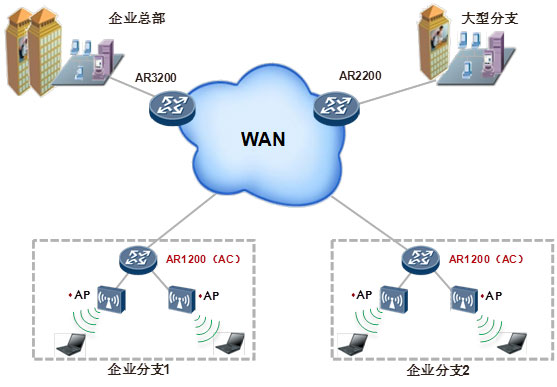

无线AC管理场景

丰富的企业分支VPN组网

分支VPN组网场景
