产品外观外观

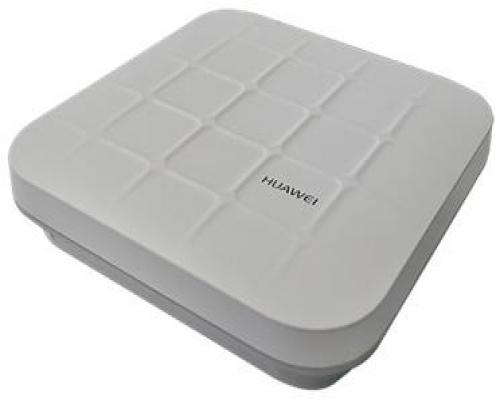

AP5030DN:
AP5130DN:
端口
- 1. Console口。
- 2. GE1：10/100/1000M，用于有线以太网连接。
- 3. GE0/PoE：10/100/1000M，用于有线以太网连接，并且支持PoE供电。
- 4. 电源输入接口：12V DC。
- 5. Lock设备锁接口：用于保证设备的防盗安全。
- 6. Default：缺省按钮，长按超过3秒恢复出厂缺省值。
LED指示灯
| 信息类型 | 颜色 | 状态 | 表达含义 |
| 上电缺省状态 | 绿色 | 常亮 | 刚刚上电，软件未启动，绿灯常亮。 |
| 软件启动过程状态 | 绿色 | 闪烁一下后常亮 | 当系统复位完成，软件开始执行后，绿灯闪烁一下，然后直到软件加载并启动完成都保持绿灯长亮状态。 |
| 运行 | 绿色 | 慢闪（0.5Hz） | 1. 系统处于正常运行状态，以太网连接正常，有用户关联。2. 如果随着命令输入系统进入uboot命令行状态，绿灯慢闪（0.5Hz）。 |
| 慢闪（0.2Hz） | 系统正常运行，以太网连接正常，无用户关联，系统处于低功耗状态。 | ||
| 告警 | 绿色 | 快闪(4Hz) | 1） 软件升级过程中。2） 软件加载并启动后，当AP工作在 Fit 模式时，进入注册状态。未成功注册到AC 前一直处于此状态。3） 注册失败。 |
| 出错 | 红色 | 常亮 | 表明设备有影响业务且无法自行恢复，需人工干预。 |
| 快闪（4Hz） | 表明设备有影响业务且无法自行恢复，需人工干预。 |
