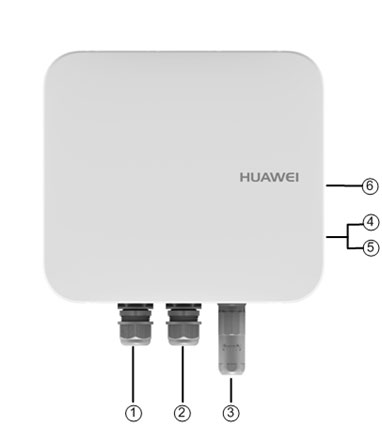

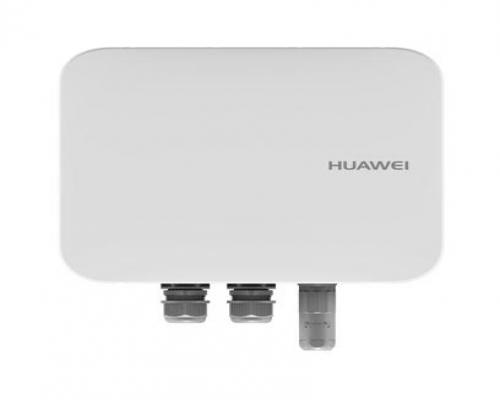

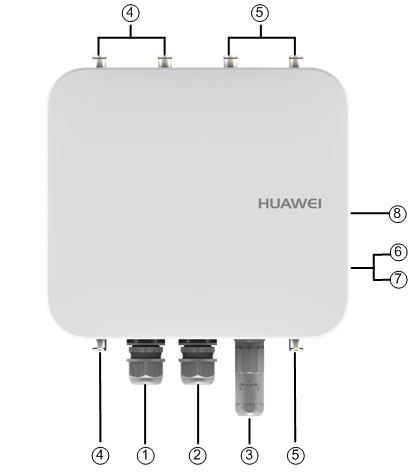

AP8030DN & AP8130DN接入点

AP8030DN&AP8130DN支持高等级IP67防尘防水标准，可适用于广场、步行街、游乐场等覆盖场景，或者无线港口、无线数据回传、无线视频监控等桥接场景。

AP8030DN&AP8130DN作为*新一代802.11ac室外型双频无线AP（Access Point），支持3×3MIMO，具有卓越的室外覆盖性能及超强的硬件防护，支持2.4GHz和5GHz频率，支持无线网桥，兼容IEEE 802.11a/b/g/n/ac标准。 双频同时提供业务，提供更高的接入容量，具有完善的业务支持能力，高可靠性，高安全性，网络部署简单，自动上线和配置，实时管理和维护等特点，满足室外放装型网络部署要求。

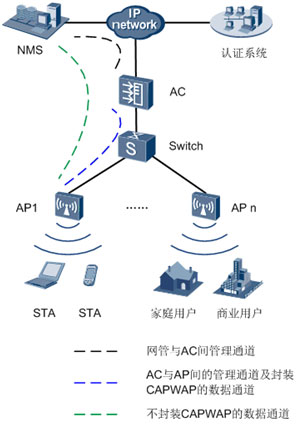

Fit AP典型组网图(接入点模式)

在上述组网中，设备作为Fit AP只承载桥接转发功能，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同AC配合完成。

Fit AP WDS典型组网图（网桥模式-点对点）

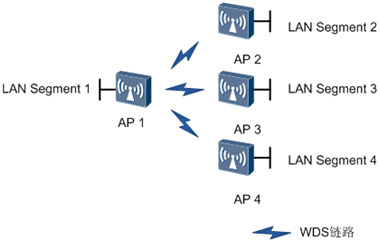

Fit AP WDS典型组网图（网桥模式-点对多点）

在上述组网中，设备通过无线链路连接两个或者多个独立的有线局域网或者无线局域网，组建一个互通的网络实现数据访问。WDS模式下可支持点对点、点对多点的组网方式。通过5G和2.4G双射频，AP可实现无线桥接及接入等业务应用。

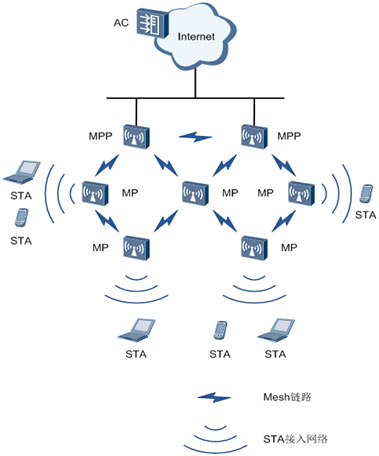

Fit AP Mesh典型组网图

在上述组网中，作为Mesh节点MP（Mesh Point）的AP通过网状互联形成自配置、自愈合的无线Mesh网络WMN（wireless mesh network）主干，通过作为Mesh Portal节点MPP（Mesh Portal Point）的带网关功能的AP提供到Internet的连接。终端节点可以通过AP的接入服务来接入WMN网络中。由于存在专用的Mesh路由协议，其传输质量能够得到较好的保障，更适用于需要高带宽、高稳定性的Internet连接的场景。

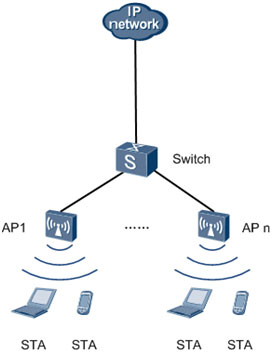

Fat AP典型组网图

在上述组网中，设备作为Fat AP独立完成用户接入、认证、数据安全、业务转发和QoS等功能。
